2.4 TFT LCD 显示屏

这节要搞懂：把一块屏幕点亮，显示文字和数字。 需要基础：2.3（SPI 部分）

一、什么是 TFT LCD

TFT LCD（Thin Film Transistor Liquid Crystal Display，薄膜晶体管液晶显示屏）是一种彩色液晶屏。每个像素由一个薄膜晶体管独立控制，因此响应快、色彩好。

一块屏幕模组由三部分组成：

部分	作用
液晶面板	真正显示的那一层
驱动 IC	一颗小芯片，负责接收数据并驱动面板
背光	后面的灯，不亮就什么都看不见

你的代码打交道的对象是驱动 IC，常见型号：ST7789、ILI9341、GC9A01。

2.8 寸屏有两种驱动 IC，别买错

同样是 2.8 寸 240×320 的模块，市面上有两种芯片：

驱动 IC	说明
ST7789	本课程用这个，ESP-IDF 自带驱动
ILI9341	也很常见，驱动源码要换成对应型号的

二、买哪块屏

项目使用 2.8 寸 ST7789，240×320 分辨率，SPI 接口。

三、屏幕用了哪些引脚

屏幕是焊在板子上的，不用自己接线。要记住的是每根信号线走的是哪个 GPIO —— 代码里的宏就是按这张表填的。

屏幕上的丝印	ESP32-S3 引脚	作用
VCC	3.3V	供电
GND	GND	地
SCL / SCK	GPIO12	SPI 时钟（FSPI 默认脚）
SDA / MOSI	GPIO11	SPI 数据（FSPI 默认脚）
CS	GPIO10	片选（FSPI 默认脚）
DC / RS	GPIO5	⭐ 关键脚，见下
RES / RST	GPIO4	复位
BLK / LED	GPIO17（经三极管驱动）	背光

DC 这根线是干嘛的

SPI 传过去的都是一串数字，屏幕怎么知道这是命令（"清屏！"）还是数据（"这个点是红色"）？

就靠 DC 这根线的电平：

DC = 低电平 → 接下来传的是命令
DC = 高电平 → 接下来传的是数据

这是 SPI 屏幕的标配，代码里 LCD_DC_Clr() / LCD_DC_Set() 干的就是这件事。

四、不用自己写驱动

ST7789 的初始化要发几十条命令，每条是什么意思都写在几百页的手册里。这部分不用自己啃。

本课程用的是一套移植好的驱动，加上两个数据文件：

文件	管什么
`lcd_init.c` / `lcd_init.h`	底层：配置引脚、发命令发数据、开机时的初始化序列、设置绘图窗口
`lcd.c` / `lcd.h`	上层：画点画线、填色块、显示字符、显示汉字、显示图片
`lcdfont.h`	字库：汉字和 ASCII 字符的点阵数据
`pic.h`	图片：图片取完模之后生成的数组

后两个是取模软件生成的，不用手写，下面的操作过程会讲怎么做。

平时写业务代码，只需要调 lcd.h 里的那些函数：

LCD_Init();                                     // 初始化屏幕
LCD_Fill(0, 0, LCD_W, LCD_H, WHITE);            // 填一块颜色
LCD_ShowString(0, 40, (const u8 *)"hello", RED, WHITE, 16, 0);   // 显示字符串
LCD_ShowIntNum(48, 40, 240, 3, RED, WHITE, 16); // 显示数字
LCD_ShowPicture(0, 160, 223, 73, gImage_test2); // 显示图片

lcd_init.c 里那几十条初始化命令，看不懂也没关系，它只在开机时跑一次。

底层其实只有三个动作

整个驱动翻来覆去就在干三件事：

函数	干什么
`LCD_WR_REG(cmd)`	发命令：把 DC 拉低，送一个字节，再把 DC 拉回高
`LCD_WR_DATA(color)`	发数据：DC 保持高，送两个字节（一个 RGB565 像素）
`LCD_Address_Set(x1,y1,x2,y2)`	划定范围：告诉屏幕"接下来的数据往这个矩形里填"

画图就是：先 LCD_Address_Set 圈一块地，然后一个劲往里 LCD_WR_DATA，屏幕会自动从左上角往右下角按顺序填。

想换屏幕方向改这里

lcd_init.h 里的 USE_HORIZONTAL 控制屏幕方向（横屏 / 竖屏 / 翻转），它改的是 ST7789 的 0x36 寄存器。

改了这个，LCD_W 和 LCD_H 也要跟着对调。

五、什么是 RGB565

RGB565 是一种颜色编码格式：用 16 位（2 字节） 表示一个像素，其中红色占 5 位、绿色占 6 位、蓝色占 5 位。

绿色多一位，是因为人眼对绿色最敏感。

不用自己算，用这个宏：

#define RGB565(r, g, b)  ((((r) & 0xF8) << 8) | (((g) & 0xFC) << 3) | ((b) >> 3))

uint16_t red   = RGB565(255, 0, 0);
uint16_t white = RGB565(255, 255, 255);
uint16_t black = RGB565(0, 0, 0);

六、这套驱动用的是"软件模拟 SPI" ⭐

打开 lcd_init.c，发数据的函数长这样：

void LCD_Writ_Bus(u8 dat)
{
    u8 i;
    LCD_CS_Clr();                    // 片选拉低：我要跟你说话了
    for (i = 0; i < 8; i++) {
        LCD_SCLK_Clr();              // 时钟拉低
        if (dat & 0x80) {            // 取出最高位
            LCD_MOSI_Set();          //   是 1 → 数据线拉高
        } else {
            LCD_MOSI_Clr();          //   是 0 → 数据线拉低
        }
        LCD_SCLK_Set();              // 时钟拉高 ← 屏幕在这一刻读走这一位
        dat <<= 1;                   // 左移一位，准备发下一位
    }
    LCD_CS_Set();                    // 片选拉高：说完了
}

这里面没有用到芯片的 SPI 外设，全是在用 gpio_set_level() 手动翻转引脚 —— 这叫软件模拟 SPI（也叫 bit-bang，"一位一位地敲"）。

这正好把 2.3 讲的波形变成了代码

对照 2.3 的 SPI 波形看这段循环：

LCD_SCLK_Clr() → 时钟低电平的时候把数据准备好
LCD_SCLK_Set() → 时钟上升沿，接收方在这一刻采样

这就是 2.3 里说的 Mode 0：上升沿采样。别人画的波形图，在这里就是这七行代码。

软件模拟的代价是慢，好处是：

	软件模拟 SPI	硬件 SPI 外设
速度	慢（每一位都要 CPU 亲自翻）	快（外设自己发，CPU 可以去干别的）
引脚	任意 GPIO 都行	走特定引脚才能跑满速
移植	换芯片只要改几个宏	要重写整套配置
代码	一眼看懂	要配总线、配设备、配 DMA

对时钟、天气这类画面变化不频繁的项目，软件模拟完全够用，而且学习价值更高 —— 你能亲眼看到协议是怎么一位一位拼出来的。

所以串口打印的是普通 GPIO 日志

烧录后串口会打印 gpio: GPIO[11]| InputEn: 0| OutputEn: 1| ...，这几个脚是被当成普通输出口配置的，不是 SPI 外设的脚。看到这个别以为配错了 —— 这套驱动本来就不用 SPI 外设。

七、刷屏会卡怎么办

先算一笔账。屏幕是 240×320，一个像素 16 位：

整屏像素数：240 × 320 = 76,800 个
每个像素要发 16 位，每一位要翻一次时钟
整屏时钟翻转次数：76,800 × 16 = 1,228,800 次

一百多万次 GPIO 翻转全靠 CPU 一次次执行，整屏刷一次是几百毫秒级别的事 —— 慢到你能用眼睛看见它从上往下刷。

解决办法：别刷整屏，只刷变化的地方。

时钟界面上其实只有"秒"在变：

// ❌ 每秒整屏重画一次 —— 肉眼可见地闪
LCD_Fill(0, 0, LCD_W, LCD_H, WHITE);
LCD_ShowIntNum(100, 50, second, 2, RED, WHITE, 16);

// ✅ 只把秒数那两个字符的位置重画一遍 —— 瞬间完成
LCD_ShowIntNum(100, 50, second, 2, RED, WHITE, 16);

两个字符是 16 × 16 × 2 = 512 个像素，只有整屏的万分之七。

驱动里为什么到处塞 vTaskDelay(1)

翻开 lcd.c，LCD_Fill、LCD_ShowChar、LCD_ShowPicture 的循环里都有一句：

vTaskDelay(pdMS_TO_TICKS(1));

这是在主动让出 CPU。整屏刷新要占用 CPU 好几百毫秒，如果一口气跑完不撒手：

别的任务（读传感器、连 WiFi）全都轮不上
看门狗会认为系统卡死，直接把板子重启

每画完一行让一下，这些问题就都没有了。这就是第一章 1.6 调度器讲的"协作"—— 长任务要主动给别人留出机会。

代价是变慢了：LCD_Fill 刷整屏 320 行，光这些 delay 就是 320 毫秒起步。所以更要遵守"只刷变化区域"。

本节要点

TFT LCD = 面板 + 驱动 IC + 背光，代码对接的是驱动 IC
本课程用 2.8 寸 240×320、ST7789、SPI 接口的屏
⭐ DC 脚区分命令和数据，别接错
驱动不用自己写，把现成的 lcd_init.c / lcd.c 拷进工程，在 CMakeLists.txt 里登记一下就能用
RGB565 = 16 位表示一个像素
⭐ 本课程的驱动是软件模拟 SPI，用 GPIO 一位一位翻出来的，没用 SPI 外设
卡顿靠只刷变化区域解决

操作过程

目标：在屏幕上显示汉字、英文和数字、以及一张图片。

这一节要用到两个取模软件，先下载好：

PCtoLCD2002 —— 汉字/字符取模（约 0.9 MB）
Img2Lcd —— 图片取模（约 0.2 MB）

两个都是免安装的小工具，解压出来直接双击运行。

第 1 步：建工程

建工程流程见 2.2 第 2 步

Project Name 填 SPI（叫什么都行），Target 选 esp32s3。

第 2 步：把驱动源码放进工程

ST7789 的驱动（lcd_init.c / lcd_init.h / lcd.c / lcd.h）不用自己写，拷现成的。

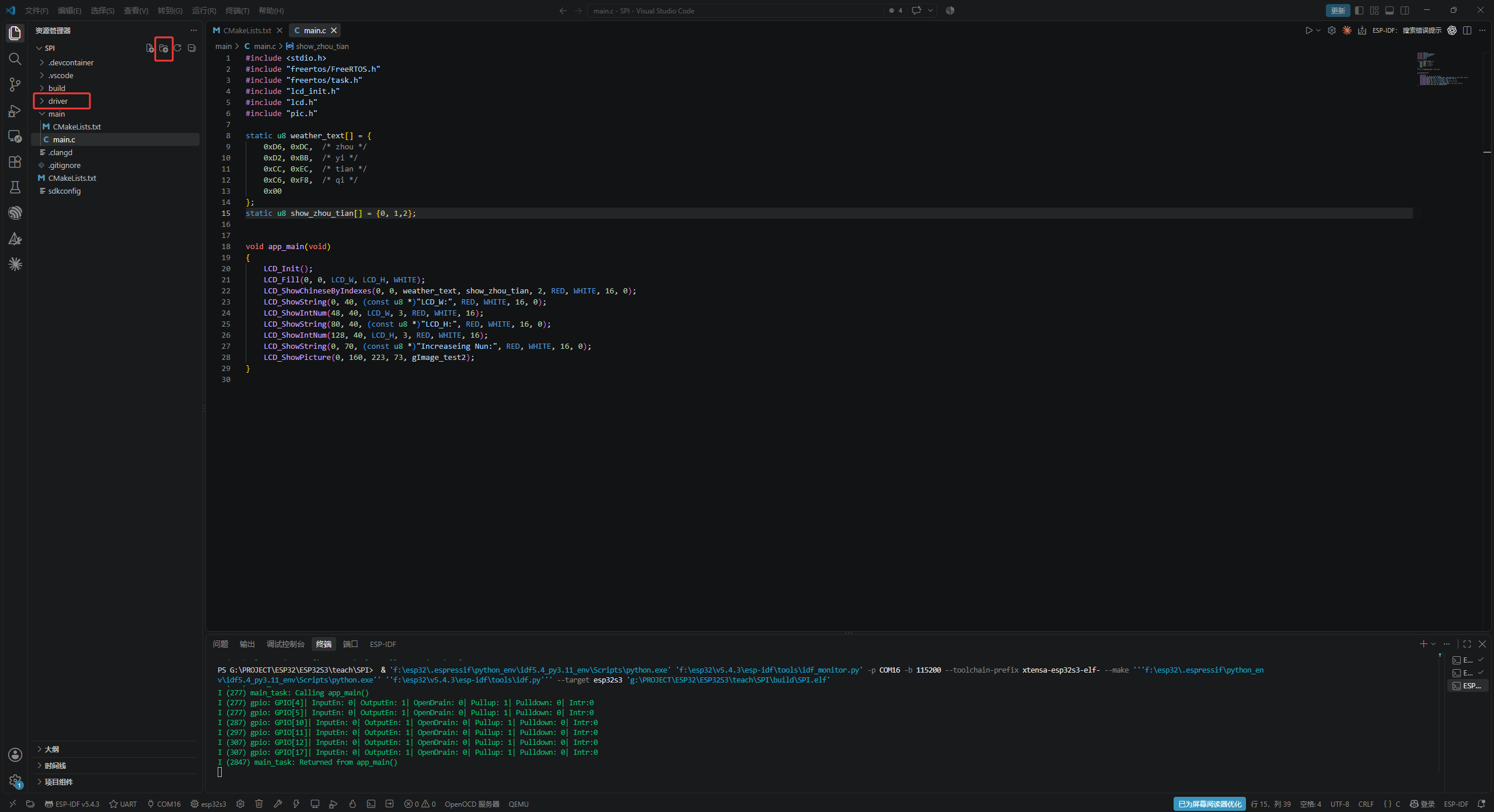

先在工程根目录下新建一个 driver 文件夹，把这四个文件放进去：

为什么不直接丢进 main 文件夹

丢进 main 也能编译。单独放一个 driver 文件夹，是为了把"别人写的驱动"和"自己写的业务代码"分开，以后换屏、换芯片时一眼就知道该动哪些文件。

第 3 步：告诉编译器去哪找这些文件

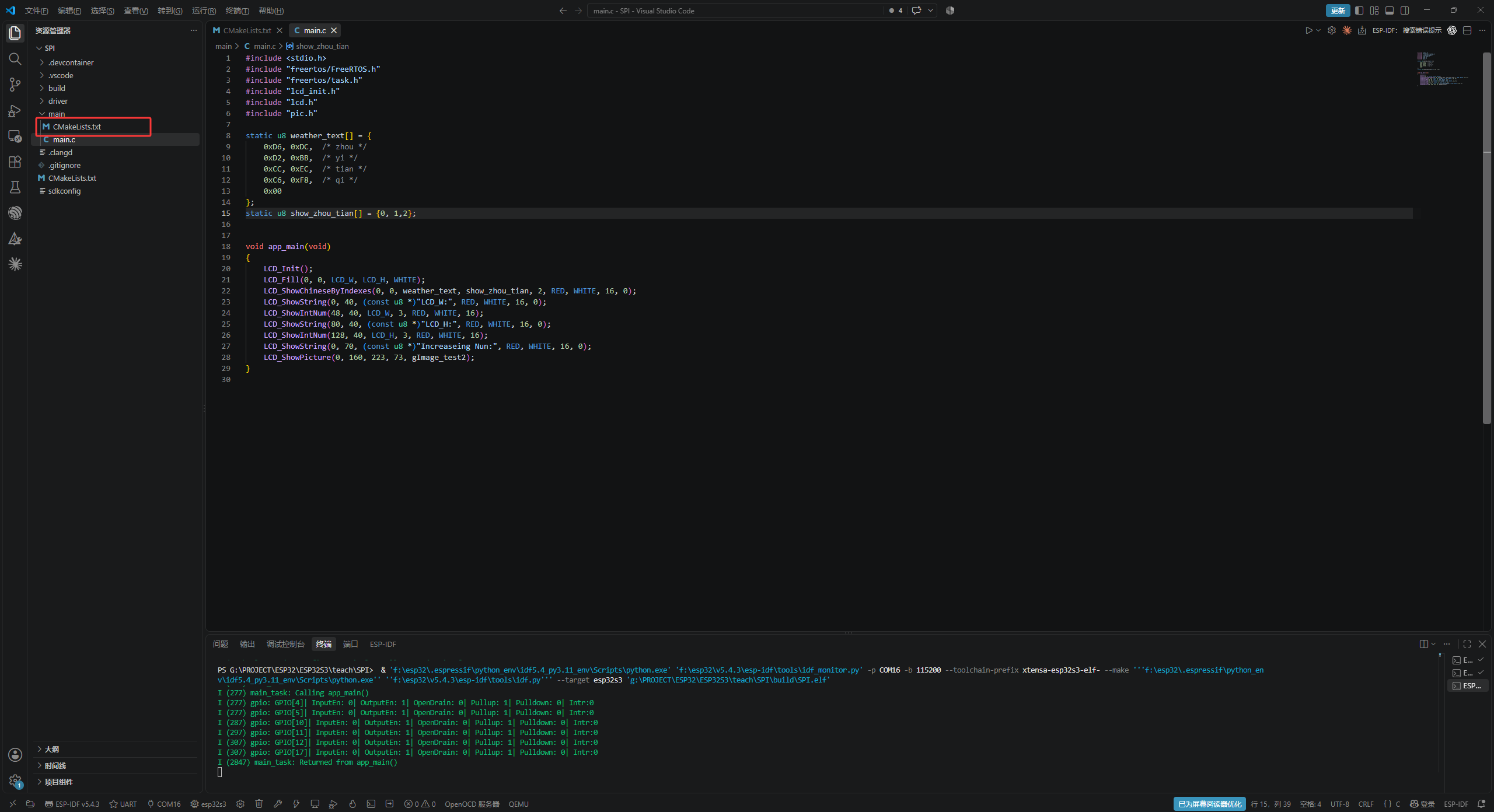

新建的文件夹编译器并不知道，要在 main/CMakeLists.txt 里登记一下。

改成这样：

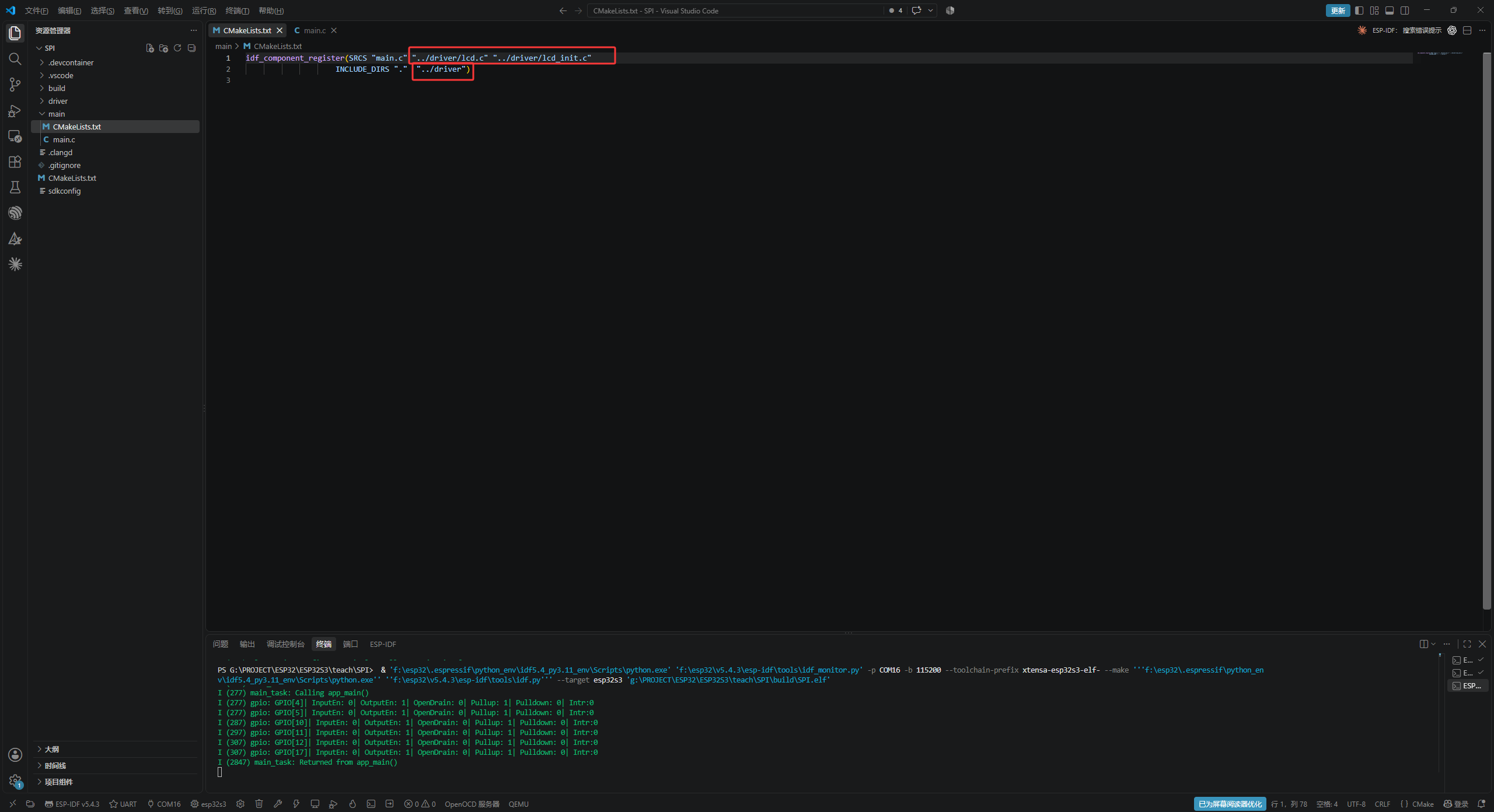

把 driver 下的 .c 文件加进 SRCS，把 driver 文件夹加进 INCLUDE_DIRS

cmake

idf_component_register(SRCS "main.c" "../driver/lcd.c" "../driver/lcd_init.c"
                       INCLUDE_DIRS "." "../driver")

两处各管一件事：

写在哪	管什么	不写会怎样
`SRCS`	要编译哪些 `.c` 文件	报 `undefined reference to LCD_Init` 之类的链接错误
`INCLUDE_DIRS`	去哪些文件夹里找 `.h`	报 `lcd.h: No such file or directory`

.. 表示上一级目录 —— 因为这个 CMakeLists.txt 在 main/ 里面，要往上退一层才能看到 driver/。

第 4 步：用 PCtoLCD2002 取汉字字模

屏幕不认识"周"这个字，它只认识一堆点亮/不亮的点。取模就是把汉字翻译成这样一串点阵数据。

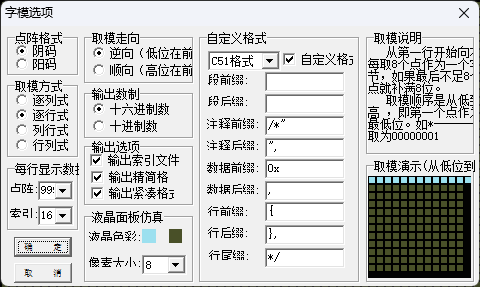

打开 PCtoLCD2002，先点**「模式」→「字符模式」，再点「选项」**，按下图设置：

四个关键项，必须和驱动对上，否则显示出来是乱的：

选项	设成	意思
点阵格式	阴码	1 表示这个点要亮
取模方式	逐列式	一列一列地扫
取模走向	逆向（低位在前）	每个字节里，最低位对应最上面那个点
自定义格式	C51 格式	生成的数据直接能粘进 C 代码

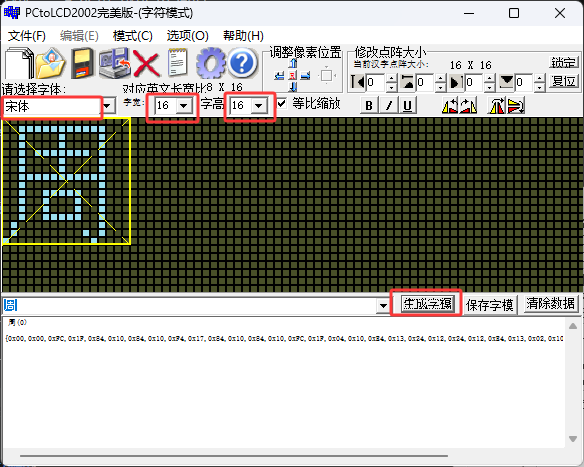

设好之后点确定回到主界面，再调三个地方，然后输入汉字、点**「生成字模」**：

位置	设成	说明
字体	宋体	笔画规整，小尺寸下最清楚
字宽 / 字高	16 / 16	要和代码里 `LCD_ShowChinese(..., 16, 0)` 的 `16` 对上
等比缩放	勾上	保证字不变形

生成的数据就在最下面那个框里，把它拷进驱动的字库文件 lcdfont.h 里。

字宽字高必须和代码里的字号一致

驱动是按字号去不同的字库数组里找的：

if (sizey == 12)      LCD_ShowChinese12x12(...);   // 查 tfont12
else if (sizey == 16) LCD_ShowChinese16x16(...);   // 查 tfont16
else if (sizey == 24) LCD_ShowChinese24x24(...);   // 查 tfont24
else if (sizey == 32) LCD_ShowChinese32x32(...);   // 查 tfont32

取模时设 16×16，数据就得放进 tfont16，代码里也得写 16。放错数组或者字号写错，结果都是什么都不显示。

生成出来的字库长这样，每个汉字是一条记录：

typedef struct {
    unsigned char Index[2];    // 索引：这个字的编码（2 字节）
    unsigned char Msk[32];     // 点阵：16×16 的点，哪些亮哪些不亮
} typFNT_GB16;

const typFNT_GB16 tfont16[] = {
    { {0xD6,0xDC}, {0x00,0x00,0xFC,0x3F, ...} },    // 周
    { {0xD2,0xBB}, {0x00,0x00,0x00,0x00, ...} },    // 一
    ...
};

为什么代码里写 0xD6, 0xDC，不直接写"周" ⭐

这是这一节最容易卡住的地方，值得单独讲清楚。

先看驱动是怎么显示一个汉字的（lcd.c 里的 LCD_ShowChinese16x16）：

for (k = 0; k < HZnum; k++) {                       // 把字库从头翻到尾
    if ((tfont16[k].Index[0] == *(s)) &&            // 比对第 1 个字节
        (tfont16[k].Index[1] == *(s + 1))) {        // 比对第 2 个字节
        ...                                         // 对上了 → 把 Msk 里的点画出来
    }
}

它干的事就是"拿编码当钥匙，去字库里对号入座"：你传进去两个字节，它挨个比对字库里每条记录的 Index，哪条对上了就画哪条的点阵。对不上就什么都不画。

所以问题变成了：这把"钥匙"该用哪种编码？

答案是 GBK，原因有三条：

① 字库里的 Index 就是 GBK 码

PCtoLCD2002 是 2002 年的老软件，跑在简体中文 Windows 上，它输出的索引字节就是 GBK 机内码（GBK 是 GB2312 的扩展）。字库是它生成的，钥匙当然得用同一套编码。

② GBK 一个汉字固定 2 字节，结构上正好对得上

看驱动里那几个数字：

代码	说明
`unsigned char Index[2]`	索引只留了 2 个字节
`tfont16[k].Index[0]`、`Index[1]`	只比对 2 个字节
`s += 2;`（`LCD_ShowChinese` 里）	每显示完一个字，指针往后跳 2 个字节

整套驱动都是按"一个汉字 = 2 字节"写死的。 GBK 正好是定长 2 字节，严丝合缝。

③ UTF-8 装不进去

UTF-8 里一个汉字是 3 个字节：

"周"   GBK    →  D6 DC           （2 字节）
"周"   UTF-8  →  E5 91 A8        （3 字节）

3 个字节塞不进 Index[2]；就算塞得下，s += 2 也会每个字错位一个字节，越往后越乱。

所以千万别直接写中文字符串

// ❌ 这样写，屏幕上什么都不会出现
LCD_ShowChinese(0, 0, (u8 *)"周一天气", RED, WHITE, 16, 0);

为什么：ESP-IDF 的 .c 文件是按 UTF-8 保存的，编译器会把 "周" 编译成 E5 91 A8 三个字节。驱动拿 E5 91 这两个字节去字库里找，而字库里存的是 D6 DC —— 永远对不上，循环走完什么都没画，屏幕一片空白。

不会报错，不会崩溃，就是不显示。所以必须手写十六进制：

// ✅ 直接写 GBK 编码，用注释标明是哪个字
static u8 weather_text[] = {
    0xD6, 0xDC,  /* zhou 周 */
    0xD2, 0xBB,  /* yi   一 */
    0xCC, 0xEC,  /* tian 天 */
    0xC6, 0xF8,  /* qi   气 */
    0x00
};

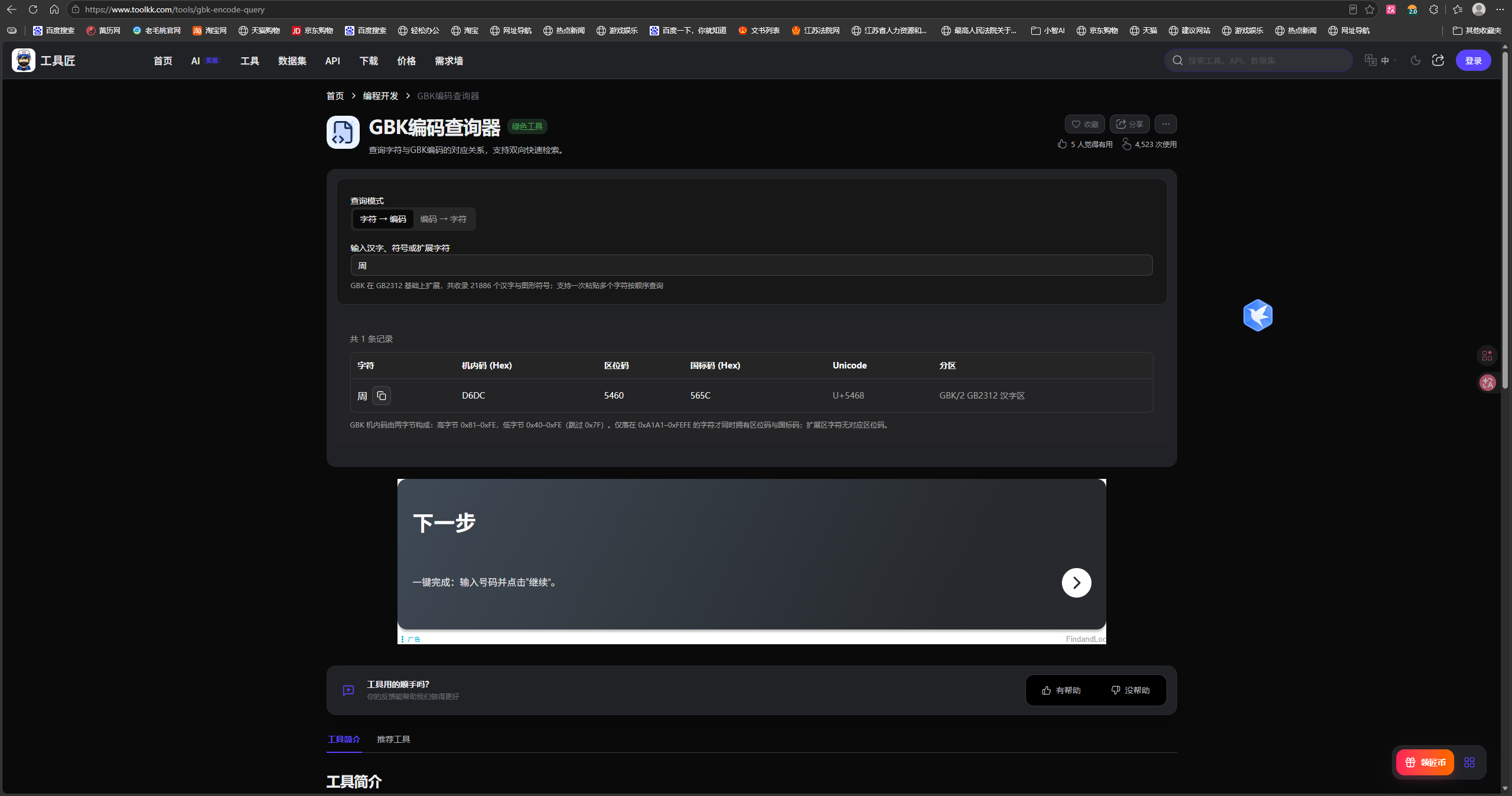

编码用在线工具查就行，比如 GBK 编码查询器：

输入「周」，机内码一栏给出 D6DC —— 正好是代码里的 0xD6, 0xDC

网上的 STM32 例程直接写中文，为什么它能显示 ⭐

因为源码文件的保存编码不一样，跟芯片没关系。

这套驱动最早是从 STM32 移植过来的。Keil 工程在简体中文 Windows 上默认按 ANSI（也就是 GBK） 保存，所以：

	源码文件编码	`"周"` 编译进固件后是	能否匹配字库的 `D6 DC`
STM32 / Keil	GBK	`D6 DC`	✅ 对得上
ESP-IDF / VS Code	UTF-8	`E5 91 A8`	❌ 对不上

编译器不会做转换，源文件里是什么字节，字符串里就是什么字节。所以同一段代码换个编辑器保存一下，显示就坏了 —— 这也是它难查的原因。

结论：别去依赖源码文件的编码。 汉字直接写成 GBK 字节数组，字库的索引也一样：

{ {0xD6,0xDC}, {...点阵...} }     // ✅ 写字节，跟文件编码无关
{ "周",        {...点阵...} }     // ❌ 写汉字，换个编码保存就废了

这样不管文件存成 UTF-8 还是 GBK，都能正常显示。

也可以让编译器帮你转（不推荐）

GCC 有两个参数可以指定"源文件是什么编码"和"字符串在固件里按什么编码存"：

-finput-charset=UTF-8 -fexec-charset=GBK

加上之后，UTF-8 源文件里的 "周" 会被编译器转成 D6 DC，就能直接写中文了。

但本课程不用这个办法，因为它是整个工程全局生效的：所有字符串都会变成 GBK，包括 printf 打到串口的日志 —— 而串口助手一般按 UTF-8 解码，中文日志立刻全变乱码。

为了少打几个十六进制，把日志搞乱，不划算。

为什么英文和数字就不用管这些

LCD_ShowString(0, 40, (const u8 *)"LCD_W:", RED, WHITE, 16, 0);   // 直接写就行

因为英文走的是另一条路。LCD_ShowChar 里是这么算的：

num = num - ' ';                  // 用 ASCII 码减去空格(0x20)，直接算出下标
temp = ascii_1608[num][i];        // 按下标取点阵，不用查找

ASCII 字符在 GBK 和 UTF-8 里是同一个字节（都是 0x00~0x7F 原样保留），所以不管文件存成什么编码，'L' 永远是 0x4C。

这也是为什么英文显示又快又不出错 —— 不用遍历字库，直接算下标。汉字太多没法这么干，只能老老实实查表。

一个字占多少空间

一个 16×16 的汉字，点阵是 16 × 16 ÷ 8 = 32 字节，加上 2 字节索引，一个字 34 字节。

汉字字库是编译进固件的，所以：用到哪几个字就取哪几个，别把整个 GB2312 字库（六千多字，二十多万字节）塞进去。

这也是为什么示例里只取了"周一天气"这几个字。

第 5 步：用 Img2Lcd 取图片模

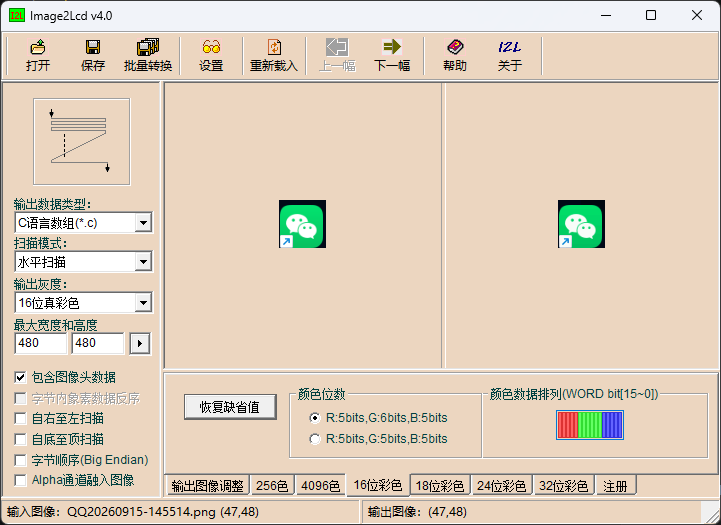

图片同理，也要先变成数组。打开 Image2Lcd，把图片拖进去，按下图设置：

选项	设成	为什么
输出数据类型	C 语言数组(*.c)	生成的是能直接用的 `.c` 文件
扫描模式	水平扫描	从左到右、从上到下，和屏幕刷新顺序一致
输出灰度	16 位真彩色	就是第五节讲的 RGB565
颜色位数	R:5bits, G:6bits, B:5bits	同上，别选成 R5G5B5
最大宽度和高度	填你的图片实际尺寸	超过屏幕尺寸会显示不全
包含图像头数据	⭐ 不要勾	见下面

"包含图像头数据"必须取消勾选

勾上之后，Image2Lcd 会在数组开头塞几个字节，记录图片的宽、高、颜色格式。

但驱动里的 LCD_ShowPicture 是从 pic[0] 就当像素数据用的：

LCD_Address_Set(x, y, x + length - 1, y + width - 1);
for (...) {
    LCD_WR_DATA8(pic[k * 2]);        // ← 直接从第 0 个字节开始读
    LCD_WR_DATA8(pic[k * 2 + 1]);
    k++;
}

它不会跳过头部，宽高也是你在调用时手动传进去的（223, 73），根本不看头部里写了什么。

所以头部如果存在，会被当成前几个像素画出来，整张图往后错位。

点**「保存」**生成 .c 文件，里面是一个 gImage_xxx 数组。把它放进工程（比如做成 pic.h），代码里 #include 就能用。

图片别太大

一张 240×320 的全屏图，按 RGB565 算就是 240 × 320 × 2 = 153600 字节 ≈ 150KB。

这些数据是编译进固件里的，图放多了固件会迅速变大。只放必要的小图标。

第 6 步：写代码

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "lcd_init.h"
#include "lcd.h"
#include "pic.h"

// "周一天气"四个字的 GBK 机内码，一个汉字两字节
static u8 weather_text[] = {
    0xD6, 0xDC,  /* zhou */
    0xD2, 0xBB,  /* yi */
    0xCC, 0xEC,  /* tian */
    0xC6, 0xF8,  /* qi */
    0x00
};

// 这次要显示上面数组里的第几个字（下标从 0 开始）
static u8 show_zhou_tian[] = {0, 1, 2};

void app_main(void)
{
    LCD_Init();                                    // 初始化屏幕
    LCD_Fill(0, 0, LCD_W, LCD_H, WHITE);           // 整屏刷白，相当于清屏

    // 显示汉字：从 (0,0) 开始，按 show_zhou_tian 挑 2 个字，红字白底，16 号字
    LCD_ShowChineseByIndexes(0, 0, weather_text, show_zhou_tian, 2, RED, WHITE, 16, 0);

    // 显示英文和数字：把屏幕的宽高打在屏上
    LCD_ShowString(0, 40, (const u8 *)"LCD_W:", RED, WHITE, 16, 0);
    LCD_ShowIntNum(48, 40, LCD_W, 3, RED, WHITE, 16);
    LCD_ShowString(80, 40, (const u8 *)"LCD_H:", RED, WHITE, 16, 0);
    LCD_ShowIntNum(128, 40, LCD_H, 3, RED, WHITE, 16);

    LCD_ShowString(0, 70, (const u8 *)"Increaseing Nun:", RED, WHITE, 16, 0);

    // 显示图片：左上角 (0,160)，宽 223、高 73
    LCD_ShowPicture(0, 160, 223, 73, gImage_test2);
}

几个常用函数的参数：

函数	参数含义
`LCD_Fill(x1, y1, x2, y2, color)`	把这个矩形填成某个颜色
`LCD_ShowString(x, y, str, 字色, 背景色, 字号, 是否叠加)`	显示一串英文/数字
`LCD_ShowIntNum(x, y, num, 位数, 字色, 背景色, 字号)`	显示一个整数
`LCD_ShowFloatNum1(x, y, num, 位数, 字色, 背景色, 字号)`	显示一个小数（保留两位）
`LCD_ShowPicture(x, y, 宽, 高, 数组)`	在 (x,y) 画一张取好模的图
`LCD_DrawLine` / `LCD_DrawRectangle` / `Draw_Circle`	画线、画矩形框、画圆

"是否叠加"那个参数（mode）

最后那个 0 / 1 决定背景怎么处理：

0 = 不叠加：把字的背景整块刷成 背景色，会盖掉原来的内容
1 = 叠加：只画笔画的那些点，背景保持原样

在纯色背景上写字用 0（快，而且能自动擦掉上一次的内容）；想把字压在图片上用 1。

LCD_ShowChineseByIndexes 是怎么挑字的

static u8 weather_text[]   = {0xD6,0xDC, 0xD2,0xBB, 0xCC,0xEC, 0xC6,0xF8, 0x00};
static u8 show_zhou_tian[] = {0, 1, 2};

LCD_ShowChineseByIndexes(0, 0, weather_text, show_zhou_tian, 2, RED, WHITE, 16, 0);

weather_text 是字池（周、一、天、气，下标 0~3），show_zhou_tian 是这次要显示哪几个，2 是显示几个。

所以这一句显示的是下标 0 和 1，也就是"周一"。数组里第三个元素 2 因为 count 只写了 2，这次没用上 —— 想显示"周一天"，把 count 改成 3 就行。

这么设计的好处是：字库和字池只存一份，想显示什么组合就换一组下标。天气时钟上"晴 / 阴 / 雨 / 雪"就是这么切换的。

坐标原点在左上角

(0, 0) 是屏幕左上角，x 往右增大、y 往下增大 —— 和数学课上的坐标系是上下颠倒的。

所以 LCD_ShowPicture(0, 160, ...) 是把图画在屏幕偏下的位置。

第 7 步：编译烧录

操作流程见 2.2 第 4 步

在 VS Code 底部状态栏依次点：编译 → 烧录（或者直接点"编译、烧录并监视"）。

烧录方式、串口、芯片型号第一次设好就不用再动了。

第 8 步：应该看到什么

屏幕（白底）：

左上角红色汉字
下面一行 LCD_W:240 LCD_H:320
再下面 Increaseing Nun:
屏幕中下部一张图片

串口会打印出被配置成输出的那几个引脚，正好对应上面那张引脚表：

gpio: GPIO[4]|  InputEn: 0| OutputEn: 1| ...      ← RST
gpio: GPIO[5]|  InputEn: 0| OutputEn: 1| ...      ← DC
gpio: GPIO[10]| InputEn: 0| OutputEn: 1| ...      ← CS
gpio: GPIO[11]| InputEn: 0| OutputEn: 1| ...      ← SDA(MOSI)
gpio: GPIO[12]| InputEn: 0| OutputEn: 1| ...      ← SCL
gpio: GPIO[17]| InputEn: 0| OutputEn: 1| ...      ← 背光

屏幕一片白、什么都没有就别往下走

说明 LCD_Fill 生效了但后面的显示没出来，先确认字库和图片数组有没有正确加进工程。

动手试试

把屏幕点亮，全屏刷成红色。
依次刷红、绿、蓝，各停 1 秒。
只刷屏幕中间一个小方块，对比一下速度差多少。

2.4 TFT LCD 显示屏 ​

一、什么是 TFT LCD ​

二、买哪块屏 ​

三、屏幕用了哪些引脚 ​

四、不用自己写驱动 ​

五、什么是 RGB565 ​

六、这套驱动用的是"软件模拟 SPI" ⭐ ​

七、刷屏会卡怎么办 ​

本节要点 ​

操作过程 ​

第 1 步：建工程 ​

第 2 步：把驱动源码放进工程 ​

第 3 步：告诉编译器去哪找这些文件 ​

第 4 步：用 PCtoLCD2002 取汉字字模 ​

为什么代码里写 0xD6, 0xDC，不直接写"周" ⭐ ​

第 5 步：用 Img2Lcd 取图片模 ​

第 6 步：写代码 ​

第 7 步：编译烧录 ​

第 8 步：应该看到什么 ​

动手试试 ​
